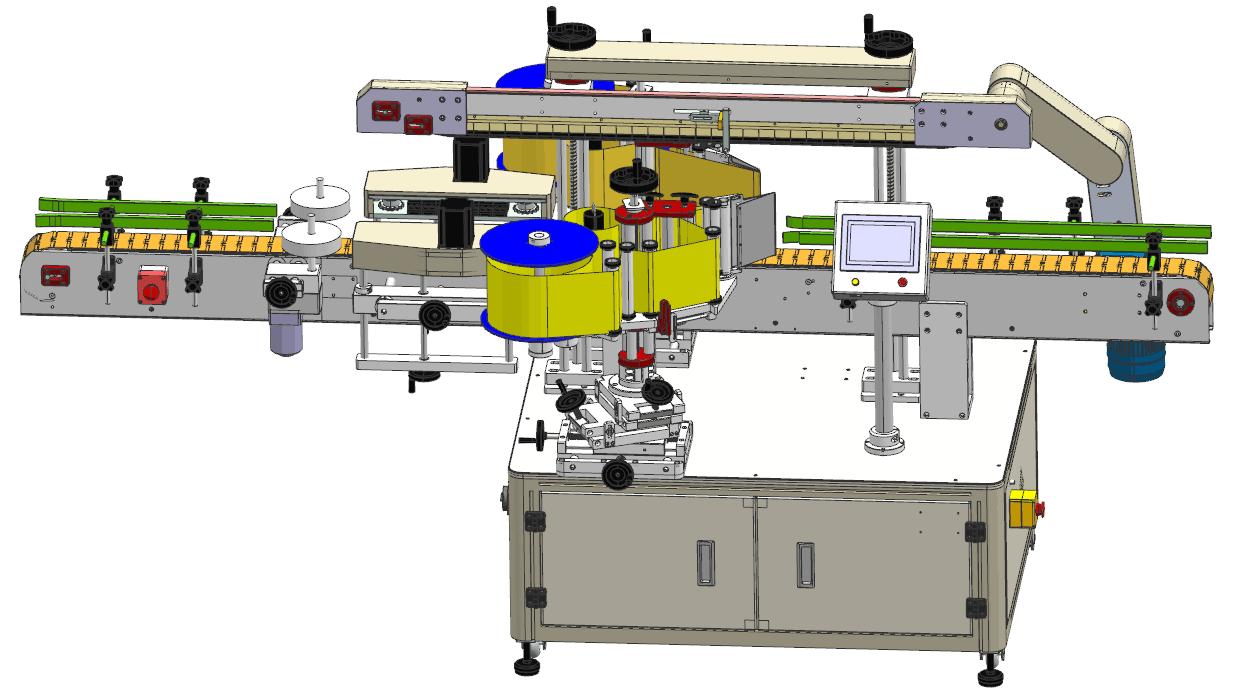

全自動雙側麵貼標機-17

一、基本用途：

可用於各種圓柱形物品的全周/半周、正背雙標貼標，如紅酒、葡萄酒、方瓶，八角瓶等的貼標；如另配色帶打碼機，可實現貼標同時打印生產批號等信息。

二、適用範圍：

＊適用標簽：不幹膠標簽，不幹膠膜，電子監管碼，條形碼等；

＊適用產品：要求在圓周麵、圓錐麵上貼附標簽或膜的產品；

＊應用行業：廣泛應用於食品、醫藥、化妝品、日化、電子、五金、塑膠等行業；

＊應用實例：圓瓶貼標，扁瓶貼標，食品罐頭等。

三、技術參數：

＊貼標精度：±1mm (不含產品、標簽誤差)；

＊貼標速度：30～160件/分鍾（與產品標簽尺寸有關）；

＊適用產品尺寸：￠30≤產品直徑≤￠150mm；

＊適用標簽尺寸：5mm≤寬度≤700mm，長度≥20mm；

＊整機尺寸：3002×1299×1520mm（長×寬×高）；

＊適用電源：220V 50/60HZ；

＊整機重量：330Kg。

四、貼標過程解析：

1、護欄機構：用於導正產品的走向，不掉離輸送，大小不同工件可通過導向杆的連接關節調節。

2、輸送機構：將工件輸送到右側進行貼標，並將貼好的產品送走。

3、觸摸屏：人機對話窗口，進行各種參數調節。

4、電箱：貼標機電氣控製中心，排布各種控製器和PLC。

5、分瓶機構：通過調節電機的速度來調整工件的分開距離，滿足前工件貼標需要的時間。

6、料盤：放置標簽。

7、縱向調整：用於貼標頭整體上下位置調整。

8、牽引機構：電機帶動，通過牽引底紙，提供剝標動力。

9、壓頂機構：用於壓緊瓶子，讓瓶子保持垂直從輸送帶過來保證貼標精度。

10、總開關：用於總停機，擰橫為打開，擰豎為關閉。

11、急停開關：異常情況可緊急停止機器；向下按壓即斷電，順時針扭轉則通電。

12、壓頂機構縱向調整：用於壓頂機構的上下位置調整來適應不同高度的產品。

13、回料機構：回收底紙。

14、電眼架：安裝測標電眼，可左右滑動，調節電眼位置。

15、滾筒：用於標簽繞行，保證標簽張力。

16、剝標板：剝離標簽，通過標簽繞行形成R角，有效剝離標簽。

17、刹車：用於刹住標簽，防止標簽鬆開，保持標帶的張力。

18、測物電眼：通過反射光的變化，檢測物體有無。

19、導向機構：用於導正工件，不同工件可通過導向杆的連接關節調節。
