油脂皂化成套生產設備

電壓	380V
頻率	50Hz
總功率	跟進用戶要求
產量	按用戶要求在500-5000kg/h配置
設備配置	（1）溶堿罐；（2）油脂皂化鍋；（3）燒堿管閥；（4）水管管閥；（5）蒸汽管閥；（6）配料調和罐；（7）泡花堿罐；（8）列管加熱器；（9）真空幹燥室；（10）真空造粒機；（11）旋風分離器；（12）高壓噴射泵；（13）大氣冷凝器；（14）汽水分離器；（15）輸送帶；（16）三輥研磨機；（17）上下真空出條機；（18）循環潛水泵；（19）切塊輥印機；（20）成品輸送帶；（21）真空泵。
功能	用於生產肥皂，香皂

產品展示

液體洗滌劑設備: 餐具洗潔精設備; 洗衣液生產設備; 洗發水生產設備; 洗手液生產設備; 84消毒液生產設備; 油汙清洗劑設備; 沐浴露生產設備

洗衣粉設備: 剪切造粒洗衣粉設備; 噴霧幹燥洗衣粉設備; 工業洗衣粉設備

香皂/肥皂生產設備

汽車養護劑設備: 玻璃水生產設備; 汽車防凍液設備; 車用尿素生產設備

水處理設備

自動計量/加料設備

灌裝機/包裝機設備

化工原料

香油/香精/香水生產設備

日化產品

日化包裝: 日化包裝瓶; 塑料攪拌桶; 塑料罐子

資質代辦

日化技術

其他設備

聯係我們

湖南省9I果冻制作厂化有限公司

地址：湖南省長沙市洪山路188號

多項專利發明人王先軍手機：150-7483-5702 手機：195-7316-0288

油脂皂化成套生產設備 Oil Saponification Soap Production Equipment

1、油脂皂化設備設計說明 Design Description

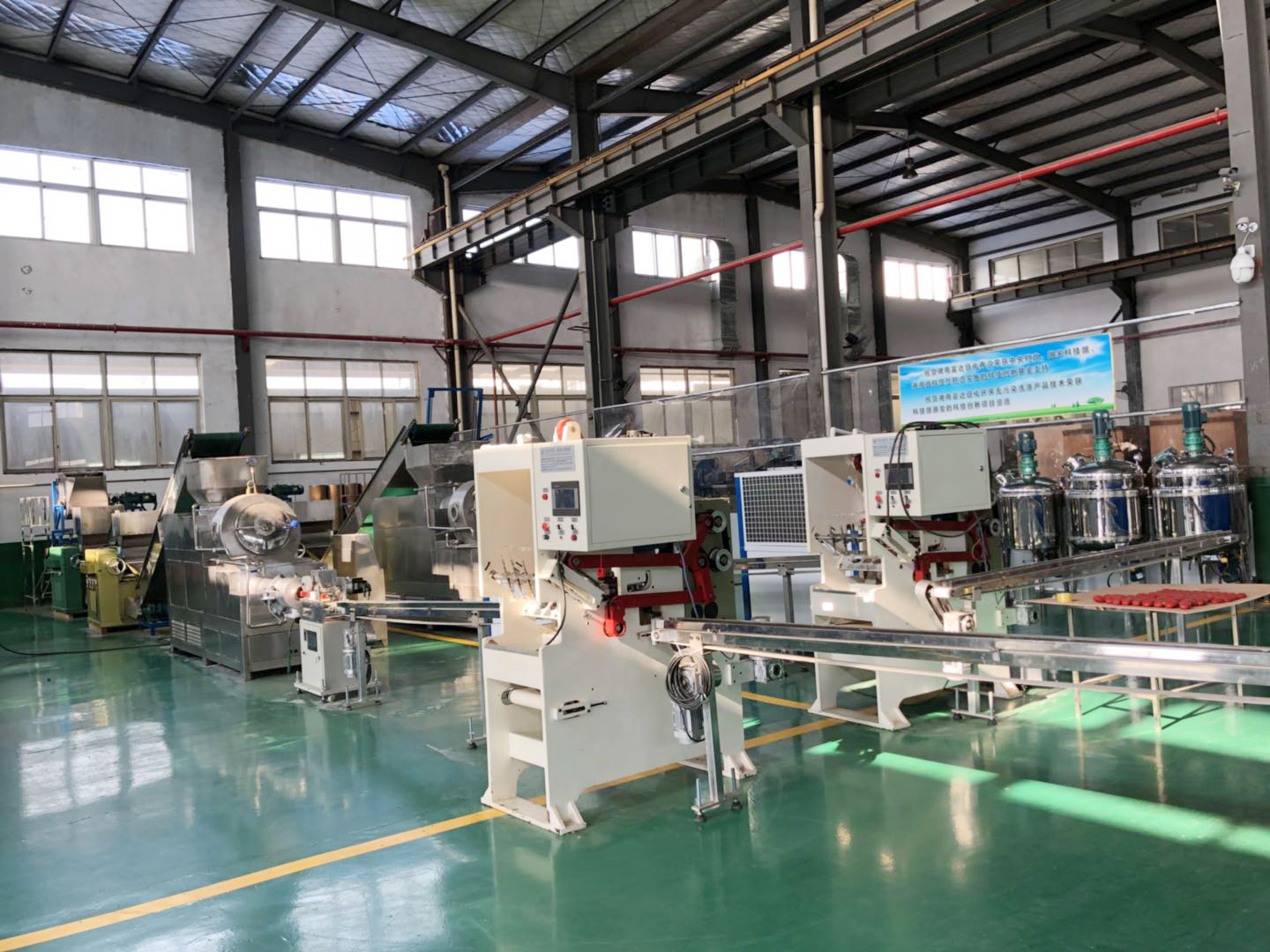

本套生產線為從油脂溶化，油脂皂化、鹽洗、堿洗、漂色、整理、真空造粒、一次研磨、連續真空雙筒雙聯出條、切塊成型（目前國內外最先進工藝）。具有占地少，消耗低、用人少，產品質量穩定等特點，並能生產脂肪酸含量從38%—70%的多種肥皂產品（高、中、低檔各類產品）。

This set of production line is from oil melting, oil saponification, salt washing, alkali washing, bleaching, finishing, vacuum granulation, one-time grinding, continuous vacuum double barrel double strip, cutting and forming (the most advanced process at home and abroad). It has the characteristics of less land occupation, low consumption, less employment and stable product quality, and can produce a variety of soap products (high, medium and low-grade products) with fatty acid content ranging from 38% to 70%.

2、油脂皂化設備生產條件 Production Condition

產量(kg/h) Capacity	廠房麵積（m²） Area	廠房高度 Height	用工人數 Labor	水、電、氣消耗量
產量(kg/h) Capacity	廠房麵積（m²） Area	廠房高度 Height	用工人數 Labor	水耗（m³/h） Water	電耗(kw/h) Electricity	氣耗（m³/h） Gas
500	300	4	3-5	2	30	2
1000	500	4	5-8	4	50	4
2000	800	4.5	8-10	6	80	8
3000	1000	5	10-12	8	100	12

3、油脂皂化設備配置及參數 Equipment Configuration and Parameter

設備名稱 Equipment	序號 No.	參數 Parameter				數量 QTY
設備名稱 Equipment	序號 No.	500(kg/h)	1000(kg/h)	2000(kg/h)	3000(kg/h)	數量 QTY

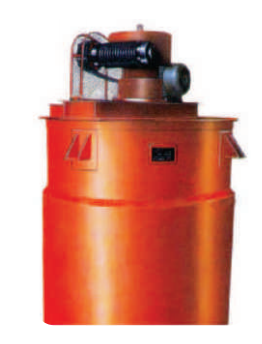

溶堿罐 Alkali dissolving tank	1	500L	1000L	2000L	3000L	1
油脂皂化鍋 Oil saponification pot	2	1000L	2000L	4000L	6000L	1
燒堿管閥 Caustic soda pipe valve	3	nil	nil	nil	nil	1
水管管閥 Water pipe valve	4	nil	nil	nil	nil	1
蒸汽管閥 Steam pipe valve	5	nil	nil	nil	nil	1
配料調和罐 Batching mixing tank	6	500L	1000L	2000L	3000L	1
泡花堿罐 Effervescent alkali tank	7	500L	1000L	2000L	3000L	1

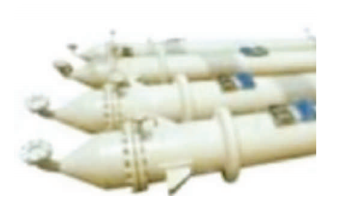

列管加熱器 Tube heater	8	380V	380V	380V	380V	1
真空幹燥室 Vacuum drying chamber	9	3m³	4m³	5m³	6m³	1
真空造粒機 Vacuum granulator	10	500kg/h	1000kg/h	2000kg/h	3000kg/h	1
旋風分離器 Cyclone separator	11	380v	380v	380v	380v	1

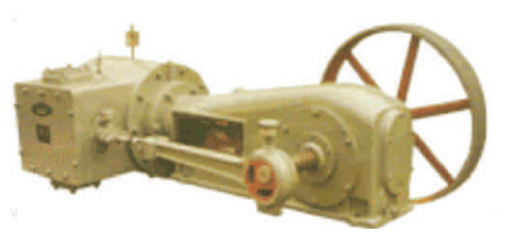

高壓噴射泵 High pressure jet pump	12	4kw	5.5kw	7.5kw	11kw	1

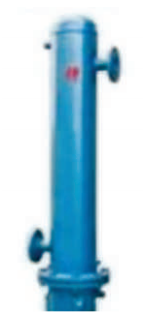

大氣冷凝器 Atmospheric condenser	13	380v	380v	380v	380v	1
汽水分離器 Steam water separator	14	380v	380v	380v	380v	1

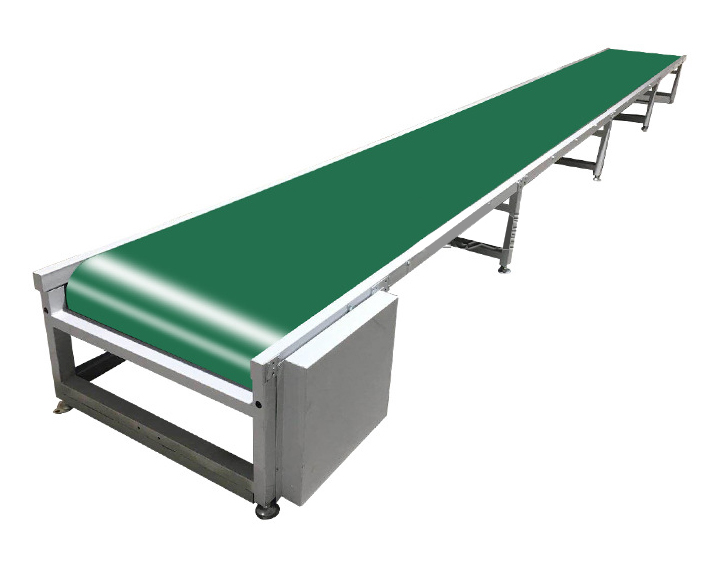

輸送帶 Conveyor	15	380v	380v	380v	380v	1

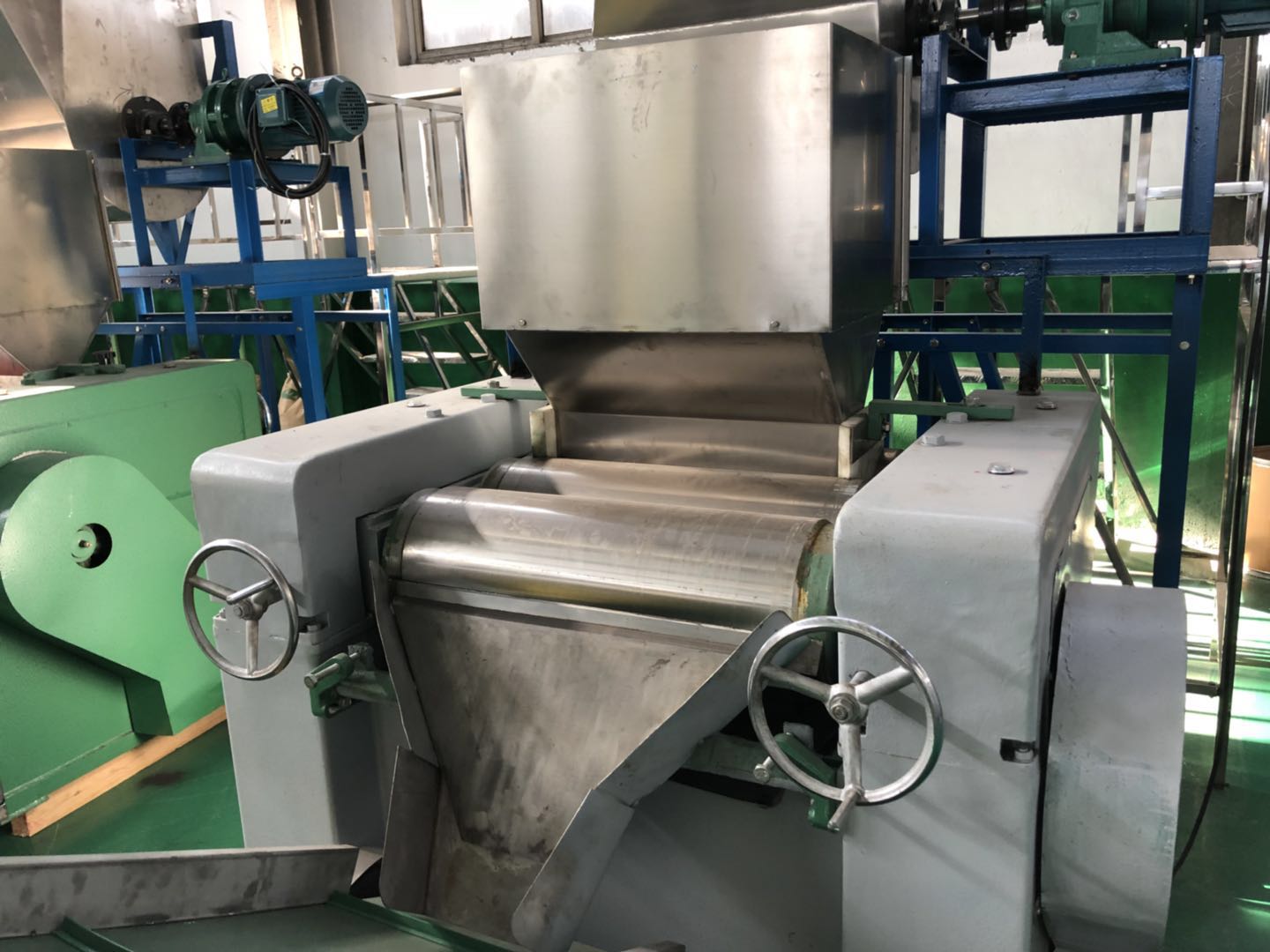

三輥研磨機 Three roll grinder	16	500kg/h	1000kg/h	2000kg/h	3000kg/h	1
真空出條機 Vacuum stripper	17	500kg/h	1000kg/h	2000kg/h	3000kg/h	1
循環潛水泵 Circulating submersible pump	18	nil	nil	nil	nil	1
輥印切塊機 Block cutting roller printing machine	19	500kg/h	1000kg/h	2000kg/h	3000kg/h	1
成品輸送帶 Finished product conveyor belt	20	380v	380v	380v	380v	1

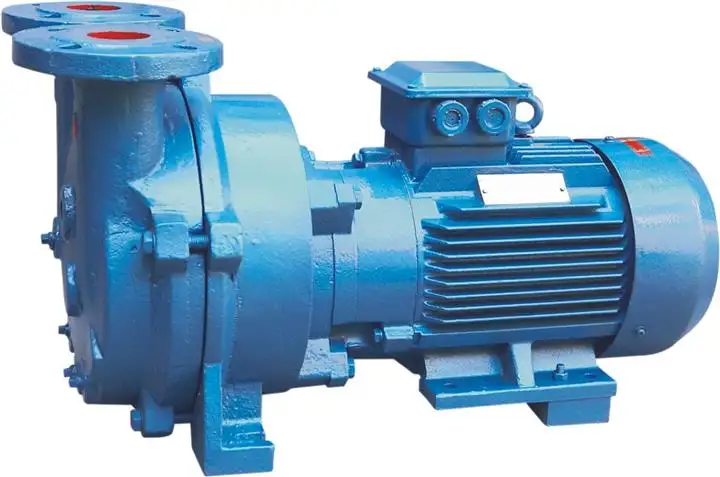

真空泵 Vacuum pump	21	380v	380v	380v	380v	1
燃氣鍋爐 Gas fired boiler	22	1T	1T	2T	3T	1

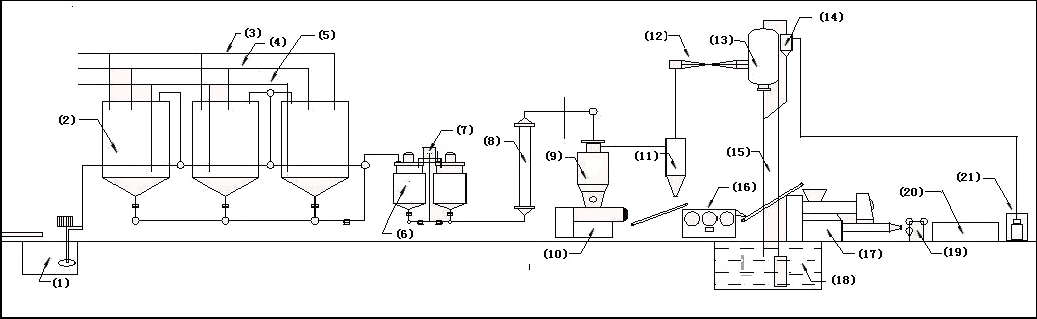

4、油脂皂化設備生產線流程圖 Production Line

（1）溶堿罐；（2）油脂皂化鍋；（3）燒堿管閥；（4）水管管閥；（5）蒸汽管閥；（6）配料調和罐；（7）泡花堿罐；（8）列管加熱器；（9）真空幹燥室；（10）真空造粒機；（11）旋風分離器；（12）高壓噴射泵；（13）大氣冷凝器；（14）汽水分離器；（15）輸送帶；（16）三輥研磨機；（17）上下真空出條機；（18）循環潛水泵；（19）切塊輥印機；（20）成品輸送帶；（21）真空泵。

(1) Alkali dissolving tank; (2) Oil saponification pot; (3) Caustic soda pipe valve; (4) Water pipe valve; (5) Steam pipe valve; (6) Batching and blending tank; (7) Bubble alkali tank; (8) Tube heater; (9) Vacuum drying chamber; (10) Vacuum granulator; (11) Cyclone separator; (12) High pressure jet pump; (13) Atmospheric condenser; (14) Steam water separator; (15) Conveyor belt; (16) Three roll grinder; (17) Up and down vacuum stripper; (18) Circulating submersible pump; (19) Block cutting roller printing machine; (20) Finished product conveyor belt; (21) vacuum pump.
